四川贴片厂带你了解smt钢网制作工艺

四川贴片厂带你了解smt钢网制作工艺

smt钢网是什么？

smt钢网是smt加工行业必不可少的配件，钢网是锡膏印刷机生产工艺的配件，pcba的生产加工离不开smt钢网，今天小编就跟大家聊一聊smt钢网制作工艺。

钢网从字面上理解就知道其材质是不锈钢，钢网的样子就像一张网状，其网状的模样就跟需要加工的pcba焊盘相对应，用于锡膏印刷生产。

smt钢网如下图所示

smt钢网的作用和功能用途？

smt钢网放置在印刷机工作台，通过刮刀将锡膏通过钢网网孔漏印到pcb焊盘进行沉积，从而让pcb指定焊盘表面覆盖一层厚度适中的锡膏，首先可以用于将贴装元件粘粘住，再者就是在回流焊焊接时可以热熔锡膏成液态，从而让电子元件引脚焊垫爬锡，再冷却后就能形成饱满的焊点将元件固定在pcb焊盘表面，使其成为一块pcba电路板。smt钢网直白一点说就是pcb焊盘的模具。

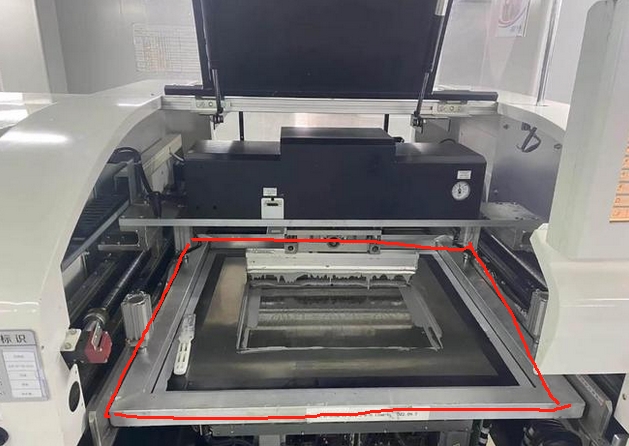

上图所示，就是一块钢网放置在smt锡膏印刷机工作台，通过上面的工作臂和刮刀将锡膏刮涂，锡膏通过钢网上的孔漏印到pcb焊盘表面沉积。

smt钢网的制作工艺和方法

smt钢网制作工艺目前最流行和受欢迎的就是激光钢网工艺，激光钢网工艺制作主要有三个方面的优势

1）价格适中

smt钢网激光工艺制作价格同比相对来说性价比高

2）制作时间周期快

激光工艺制作smt钢网，制作周期时间快，可以快速满足生产需求

3）制作效果好

smt激光钢网制作效果好，将Gerber文件数据导入到系统，可以快速的完成制作，并且孔洞通过激光切割更加丝滑，降低孔壁毛边，防止锡膏残留。

smt钢网张力标准

smt钢网在经过长时间的工作后，其张力会降低，因此需要定期更换，张力降低就会造成钢网局部不平整，在印刷锡膏时出现不平整的不良品质，smt钢网张力标准通常在30-50N/cm范围内，需要定期用检测工具检测钢网的张力，如果张力标准不达标应立即停止使用。
