众所周知，AOI是smt贴片厂必备的设备之一，其主要作用是用于检测不同工艺制程的生产品质，确保pcba的品质，是一种品质管控设备，这样才能确保品质良好，为客户提供满意的产品，获得客户的信任，获得客户更多持续的订单。而AOI也分炉前和炉后AOI（此处的炉前炉后是指回流焊炉），二者的区别和作用分别是什么呢？今天小编就跟大家讲解下这方面的知识点。

AOI是什么？

AOI是英文（Automated Optical Inspection）的缩写，其中文就是自动光学检测，其作用是检测pcba的生产品质，其原理就是利用光学成像及计算机算法原理，识别比对检测pcba品质。

具体的AOI的工作原理，可以点击查看：smt贴片加工AOI的作用和原理

炉前与炉后AOI的区别？

炉前与炉后AOI的区别，从字面上可以大概猜测出来，一种是位于回流炉前，一种是位于回流炉后，二者的作用都是检测品质不良，只是针对的生产工艺环节不同而已，后面带大家详细了解炉前与炉后AOI的区别。

炉前AOI的作用？

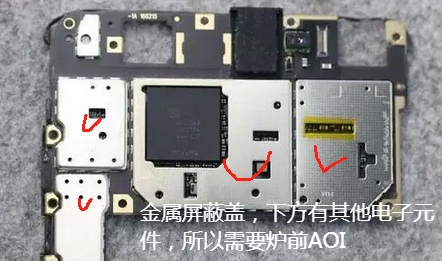

炉前AOI从名称上面理解，以为是放置在回流焊炉的前一站，其实不是，炉前AOI是放置在多功能贴片机前，大家一般了解的AOI都是放置在炉后检查pcba焊接品质，怎么会有炉前AOI呢？炉前AOI的作用就是提前检测屏蔽盖下的电子元件贴装质量，炉前AOI是放置在多功能贴片机前，因为屏蔽盖需要多功能贴片机贴装，因此在屏蔽盖贴装前，屏蔽盖下方会有其他小电子物料的贴装（比如电阻），为了以防高速机贴装导致错漏反等不良，就需要在多功能机前放置AOI检查，如果不设置这道工艺，一旦出现以上的错漏反品质不良，而后续到焊接后发现批次不良，那么造成的损失会更大，那有人问炉后aoi检测不行嘛？是的，不行，因为屏蔽盖是一种无法透视的配件，AOI无法无损透视检测屏蔽盖下面的物料贴装及其焊接品质，因此才需要炉前AOI。

炉后AOI的作用？

炉后AOI就是放置在回流焊炉的后面，其作用就是大众熟知的pcba焊接品质不良检测，因为经过前面smt工艺，有可能会有生产不良导致，比如立碑，连桥短路，空焊虚焊等等，所以就需要在炉后使用AOI检测，但是如果板子上面有bga等元件，AOI也无法检测，那么就需要用到X-RAY来检测了。

上面所说的炉后、炉前AOI检测，炉前AOI并不是所有smt生产线必须配置，只是根据客户产品来定，如果有屏蔽盖的产品，就需要炉前AOI，反之，则只需要炉后AOI即可，所以smt生产线配置需要根据客户的产品来定，而不是一味地加上各种设备。
