pcba加工中的2D x-ray与3D x-ray比较

发布日期:2024-07-30 14:01 浏览次数:

pcba加工中的2D x-ray与3D x-ray检测比较


X-ray检测设备是什么?

x-ray是一种x射线,在pcba加工中可以利用其技术对BGA等IC进行无损品质焊接检测,成像影像清晰,可查看bga焊接是否存在品质问题


2D X-RAY与3D x-ray区别

2D是x轴和y轴成像,2D X-ray设备提供平面成像,3D则是x轴、y轴、z轴成像的图片,3D X-ray设备则能够呈现立体图像,3D设备可以提供更全面的视角和更深入的结构分析


2Dx-ray 与3D x-ray应用区别

对于检测要求较低的产品,2D x-ray检测已经足够,可以看到焊点是否有拖尾,可基本确定是否有BGA枕头缺陷,而3D x-ray则是对BGA进行断层扫描,通过技术合成三维呈现影像图,可清晰的检查其内部形状,枕头缺陷可以更加精确的观察


下列图是x-ray检测的效果图,查看BGA空洞、BGA枕头不良品质

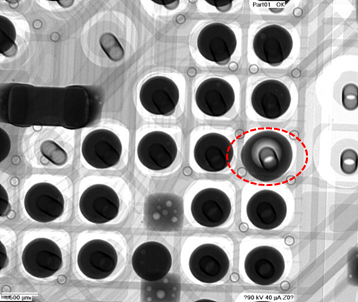

BGA空洞

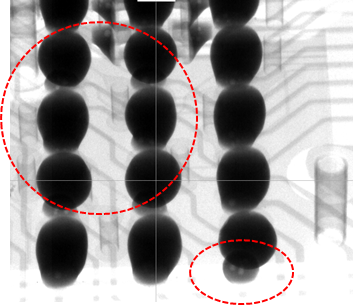

BGA枕焊不良
