pcba加工卷带料盘与托盘料盘的区别
pcba加工需要用到很多电子元件物料，物料种类多（比如电容电阻电感IC及连接器插座及二三极管），一般一条smt生产线高速贴片机负责小料、规整料的贴装，多功能机负责大料、IC、不规整的物料贴装，因为pcba上面的电子料以片式阻容感件居多，IC及相关不规整的大料居少，高速机贴装快速，可以最大化利用其贴装速度进行小料贴装，达到产能最大化，IC和不规整大料用多功能机贴装，多功能机速度慢，精度更高，IC和大料对贴装精度要求高，刚好匹配产线贴装平衡。
料盘是什么
料盘就是装载电子元件的包装，配合飞达为贴片机提供物料贴装
为何有卷盘料和托盘料

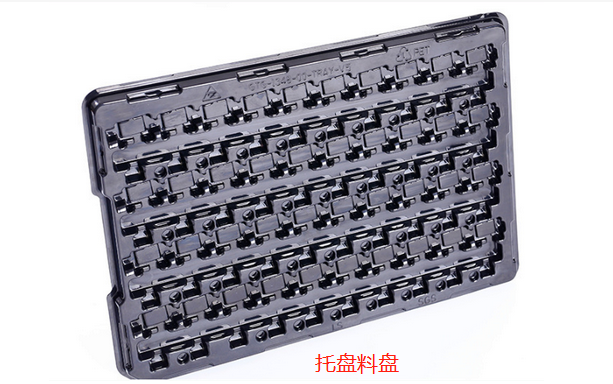

因片式阻容感元件规整且呈现片状，其结构可以完美匹配飞达，因此大部分采用卷盘料盘，配合台车及飞达为贴片机供料，而托盘料盘大部分是分层堆叠，规整摆放IC，配合多功能贴片机进行贴装，不同形状规格的料盘都是依据其元件贴装便利性来决定。
卷盘料与托普料的区别及优缺点解析
类型 | 优点 | 缺点 |
卷带料盘 | 1.适用性广：所有的贴片机基本都能用卷带料盘，运用非常灵活 2.放置量多： 卷带料盘可以放置更多的电子元件，更换电子料时更方便，可3.节省中断时间 拾取更方便：贴片机吸取电子元件更方便，贴装的4.速度会更快 存放、盘点更好： 电子元件的存放、运输和管理更简单、盘点也更清楚 | 1.卷带料盘的包装费用较贵。 2.卷带料盘不能做较大的电子元件包装，会比较容易变形，且不利于贴片机拾取。 |
托盘料盘 | 1.费用较便宜：包材费用较低，包装的人工工时也较少。 2.能够较好的保护某些大型非BGA的IC零件脚免于变形。 3.方便IC可以预做程式烧录。 | 1.需要配置额外的贴片机，贴装托盘料 2. 贴片机拾取电子元件的速度较慢，一般托盘料配置在低速机上。 3. 人工花费多：需要多花人力更换托盘，因为托盘承载的电子元件数量较少。 4.贴片机的程序制作会比较麻烦，因为托盘的误差通常比较大，取件后必须经过精准的mark位置。 |
