SMT贴片点数计算方法及标准

SMT贴片点数计算方法及标准

smt贴片是电子产品加工的上游工艺，目前市面上琳琅满目的各类电子产品，里面都有一块或多块pcba主板，pcba主板就需要通过smt贴片加工工艺进行生产制造，通常称此类工厂为smt工厂或者EMS代工厂。有些规模小的可能就是纯代工，规模大的就可以进行代工代料，有开发能力的smt工厂可为客户提供电子产品的方案开发设计及加工，这种模式通常为ODM。

pcba上面会有各种各样的电子物料，有些pcba板简单，有些pcba板就非常复杂，简单的可能一块板子上面就几颗或者几十颗物料，而复杂的pcba板可能有几百、几千上万颗物料，这对于加工厂的工艺品质能力有非常高的要求。

今天跟大家探讨交流下smt贴片点数的计算技术方法或标准，此文不代表本公司贴片点数的计算标准。

通常客户在达成合作前，一般都会敲定贴片加工的费用，然后进行打样试产，接着在批量生产。

贴片加工的费用，通常就是对pcba进行点数计算报价，然后还有些其他附加费用

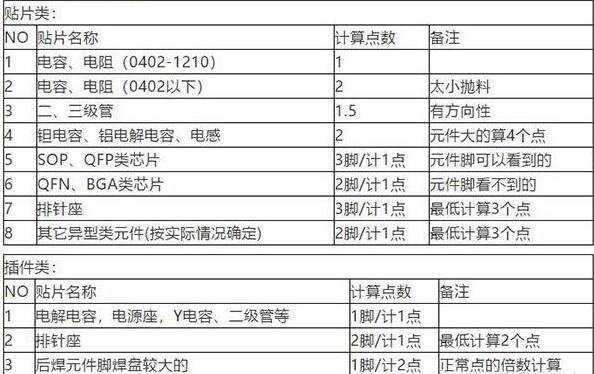

下表通常是行业内基本的一个点数计算标准和方法，根据工艺复杂程度、品质可靠性要求、订单需求大小会有响应的调整

举个例子
比如有个新能源充电桩控制板，板子上面有以上图表里相关物料，那么就可以按照上图中的物料计算标准，算出板子总共的点数，比如算出的点数有1000个点，假设贴一个点1分钱，那么就是1000*0.01，即10元。

当然一块板子可能还要插件，点胶，那么也要计算插件的点数和点胶的点数，算出其点数乘以对应的单价即可。如果板子还需要三防涂覆、测试，包装运输，那么还需要加上这部分费用。

同时，pcba板加工还涉及到一次性费用，比如钢网、治具、载具等费用，这部分费用按照实用数乘以其单价即可。

如果是首次合作，可能还会涉及开机费，打样费等等，这些需要商务具体协商。
